特点及技术参数

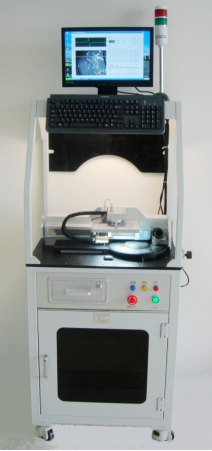

1．1设备主要特点介绍

小型专用

* 本设备用于测量小型石英晶片的频率等参数，并进行自动分档，晶片最小尺寸：0.6×0.6mm。

平台转动散料

*摒弃了振动上料形式，采用平板料台匀速转动散料方式，有效防止晶片破损、消除静电干扰。

高效率和高精度

*采用先进的视频图像识别取料技术，配合超小型吸头，保证了取料的高效率和高精度。

独特的电极间隙全自动管理系统，进一步保证了测量的精度。

简单方便

* 采用USB接口实现电脑与本仪器间的控制连接，即插即用，使用极为方便。

* 操作简单，将晶片装于料桶，鼠标点击软件界面“运行”键即可开始工作。

软件功能实用

* 实时显示晶片谐振波形、频率、相对阻抗、左端寄生频率、右端寄生频率、等参数值。

* 对分选结果具有统计和保存功能，给出合格率，工程能力指数等实用参数。

* 操作软件具有参数校准功能，可保证检测精度。

无人职守连续工作

* 当料盘上晶片太少时，加料装置可自动加料，确保分选继续进行。即使在无人看守的情况下，本设备也可以连续工作24～72小时。

1．2 主要技术参数

1．检测晶片尺寸: 最小尺寸：0.6×0.6mm；******尺寸：D 型4.2mm； E型4.5mm

2．频率测量范围： 1MHz～100MHz

3．测量精度：±200Hz

4．分档数：D型24档；E型24档。

5．电源：220V/±10%,50/60HZ±5%

6．功耗：150W

7．体积：1600mm *600mm*500mm

8．重量：90kg

9. 晶片储量：料筒一次储藏待分选晶片数量。

对于规格5032的晶片可存储80K片以上，规格3225的晶片可存储150K片以上。

10. 压缩空气：5kg/cm2

11．选分速度：2000-4500片/小时
